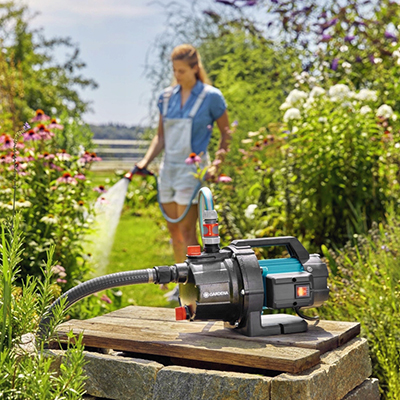

Как се избира водна помпа – центробежни помпи (част II)

Центробежните помпи с електродвигател, захранван от електрическата мрежа, намират широко и разнообразно приложение в бита: за санитарни цели и напояване, за напояване в селското стопанство и водопой на животни, в комуналния сектор, строителството, промишлеността и т.н. Причина за това е тяхната практичност, надеждност и способност да пренасят големи обеми течност при сравнително ниско налягане. Центробежните помпи са също така сравнително евтини, лесни за експлоатация и регулиране.

В зависимост от конструктивните им различия и особености, „Ташев-Галвинг“ ООД ги предлага в шест подгрупи, всяка от които ще представим поотделно.

Наред с вида на помпата и нейните основни технически и експлоатационни характеристики, съществено и често решаващо значение при избора има авторитетът на марката, респективно на производителя, което е по-силно изразено при професионалните им приложения. Центробежните водни помпи, които „Ташев-Галвинг“ ООД предлага, са подбрани с оглед на широк диапазон от изисквания, включително и в ценово отношение.

„Ташев-Галвинг“ ООД предлага центробежни водни помпи на City Pumps, Wilo, Grundfos, Stanley, Lowara, Raider и др.

Близо 2/3 от тях са производство на италианската фирма City Pumps, част от групата Pedrollo. Тя е специализирана в производството на електрически помпи – центробежни, дренажни, потопяеми, хидрофорни, както и на системи за напояване. Проектирането и производството им се извършва в Италия. „Ташев-Галвинг“ ООД е официален вносител и доверен сервиз на City Pumps в България.

Основаната през 1872 г. немската фирма Wilo днес е глобален лидер в производството на помпи и помпени системи, които се предлагат в над 50 държави.

Датската Grundfos е основана през 1945 г. Днес е сред най-големите производители на помпи в света. Произвежда над 15 млн. помпи годишно, които се продават в над 60 държави.

Италианската марка Lowara, част от групата Xylem, е специализирана в производството на помпи за чиста и замърсена вода.

Stanley е част от групата Stanley Black & Decker, световен лидер в производството на ръчни и електрически инструменти.

Raider е утвърдена българска марка за ценово изгодни електроинструменти и машини, включително водни помпи.

Центробежните помпи се монтират над нивото на водоема, защото работят на сухо – било в затворено помещение или на открито. Те трябва да бъдат защитени срещу метеорологични въздействия, включително замръзване на водата в тях през зимата.

Те работят на принципа на преобразуването на ротационната кинетична от електродвигателя в хидродинамична енергия на флуидния, най-често воден поток. Водата бива засмукана през входния отвор на бързо въртящото се работно колело, чиито лопатки я увличат и изтласкват към периферията му под налягане, породено от центробежните сили.

Дебитът им зависи от:

• Напорната височина в системата

• Височината на засмукване

• Диаметъра и дължината на тръбите

• Броя и вида на отворените консуматори.

За да се осигури стабилен дебит, се използват помпи, управлявани чрез пресостат, сензор за дебит, хидрофорни помпи и системи с центробежна помпа. Най-добре и плавно се регулира дебита при помпите с инверторно управление.

Максимална смукателна дълбочина на тези помпи е ограничена до около 8 m, като оптималната е между 5 и 7 m.

Центробежните помпи се използват за редица дейности, сред които:

• Битово водоснабдяване от шахтови кладенци, резервоари и други източници на вода. За напояване в домашната градина – на декоративна растителност, различни зеленчукови и плододайни растения. Използват се също за пълнене и изпразване на басейни и декоративни езера, както и за битова употреба в сградата, включително като хидрофорна система, за миене в градината, на автомобили и други превозни средства, и т.н.

• Селско стопанство. За напояване на земеделски и с други насаждения, включително чрез капкови и дъждовални поливни системи, в оранжерийното производство и др. Също така за осигуряване на вода за животновъдство и други цели.

• Строителство и строително-ремонти дейности – осигуряване на вода за разбъркване на строителни разтвори, включително захранване на бетонни възли, изпомпване на дренажни води, обезводняване на залети помещения и др.

• Помпи от този вид се използват за повишаване на налягането на водата при водопроводни инсталации във високи сгради.

• За осъществяване на циркулация на водата в затворени отоплителни системи и битова топла вода в сградни водопроводни инсталации се използват специализирани циркулационни помпи, които по същество също са центробежни.

• Центробежните помпи имат широко приложение в промишлеността, примерно за охлаждащи водни системи при различни видове производство, в химическата, хранително-вкусовата и други индустриални приложения.

Центробежните помпи са предназначени за работа с чиста вода. Известно изключение правят някои дренажни помпи, които могат да изпомпват течности, съдържащи посоченото от производителя количество твърди частици.

Характерно за центробежните помпи е, че за да засмучат вода при пускане на помпата, работното колело трябва да бъде потопено в нея, а и смукателният тръбопровод да е пълен с вода. За да не се изпразва помпата след спиране, в началото на смукателния тръбопровод, освен филтър, се монтира и възвратен клапан.

В зависимост от конструкцията, респективно, от броя на работните колела, центробежните помпи биват едностъпални, двустъпални и многостъпални. Всяко стъпало подава водния поток към следващото.

Помпите от тези три групи се различават по дебита, напорната височина, налягането, диаметъра на входния и изходящия отвор, и други характеристики. Също така и по-материалите, от които са изработени – от тях зависи устойчивостта на помпата срещу корозия и абразия, нейната надеждност и дълготрайност. Използваните материали са стомана и неръждаемата стомана, чугун, месинг, пластмаси.

Критериите за избор на водна помпа са описани по-подробно в блога Как се избира водна помпа (част I).

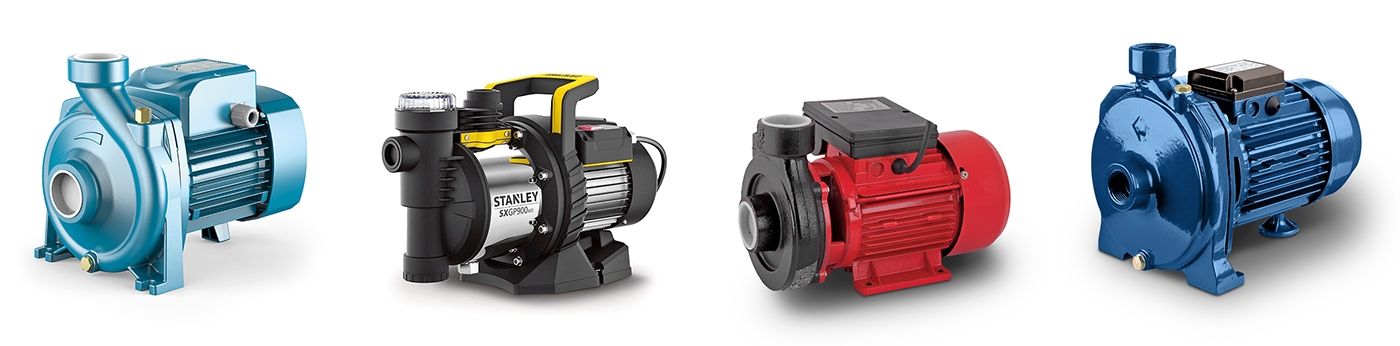

Едностъпални центробежни помпи

Тази най-многочислена подгрупа включва помпи с мощност от 370 до 3000 W. В зависимост от марката и модела максималният дебит при тези помпи е от 3 до 60 m3/h, а максималната напорна височина – от 10 до 56 m.

Обръщаме внимание, че за всяка помпа стойностите на дебита и напорната височина се дават с тяхната минимална и максимална стойност. Това е така, защото тези две стойности са зависими една от друга. Помпата осигурява максимален дебит на водата, когато работи при минимална напорна височина и обратното. При максималната за даден модел напорна височина, дебитът на помпата е най-малък. За всяка серия и модел помпи производителят предоставя тяхната Q-H диаграма (дебит/напорна височина), която показва съотношението между тези две водещи характеристики. При избора на помпа е желателно тя да работи преобладаващо в зоната на най-висока енергийна ефективност на Q-H диаграмата, обозначавана също като „зона на най-добра ефективност” или Best Efficiency Point (BEP). Обикновено тя се обозначава със специален символ или оцветяване, понякога, не. По принцип тази зона се намира в средната част на Q-H диаграмата. В тази зона, освен с по-ниска консумация на електроенергия, помпата работи по-стабилно, с по-малко вибрации и шум, износва се по-малко.

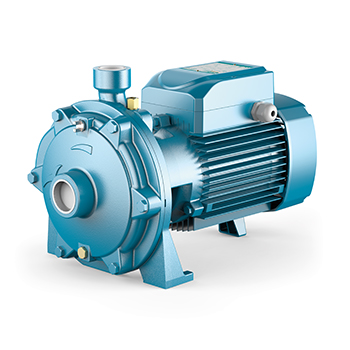

Двустъпални центробежни помпи

В продуктовата листа на Ташев-Галвинг тази група е значително по-малобройна – включва помпи на City Pumps с мощност от 1500 до 5500 W. Двустъпалните помпи имат по-голяма напорна височина от едностъпалните центробежни помпи – максималната сред предлаганите от „Ташев-Галвинг“ ООД помпи е 73 m. Максималният им дебит е от 8,4 до 24 m3/h. Двете посочени максимални стойности принадлежат на City Pumps ICB 750B/40.

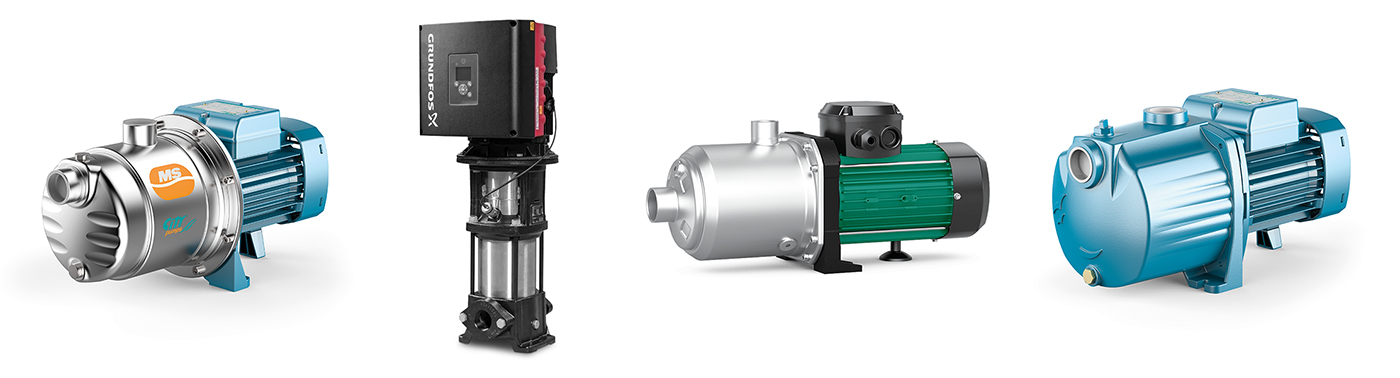

Многостъпални центробежни помпи

По принцип многостъпалните водни помпи се използват за сигурно водоснабдяване на високи сгради, където е необходим висок воден напор при сравнително малък дебит. Поради това те са с по-малка мощност на електродвигателя и по-малък разход на електроенергия, което ги прави по-ефективни и по-икономични. Те са и по-компактни, което е предимство при монтиране в ограничено място. Отличават се с ниско ниво на вибрациите и по-плавна работа, което удължава техния експлоатационен живот и намалява необходимостта от поддръжка. Също така те работят изключително тихо.

Тези и други качества правят многостъпалните помпи по-подходящи за стабилна продължителна работа при тежък режим на натоварване. Многостъпалните помпи позволяват също така по-прецизен контрол върху напора и дебита на изпомпваната вода, което също е предимство, когато е необходимо по-точно регулиране на налягането.

Освен в бита, многостъпалните помпи се използват широко в различни индустриални сектори, включително петролната, химическата, минната и лека промишлености и др.

„Ташев-Галвинг“ ООД предлага многостъпални циркулярни помпи с мощност от 450 до 750 W. Тяхната максималната напорна височина е 37–50 m, а максималният дебит – от 4,8 до 7,8 m3/h.

Открояващо се изключение е помпата Grundfos CRE 10-3 N-A-A-E-HQQE, чиято мощност е 2200 W. Максималният дебит на тази помпа е 15,8 m3/h, а максималната напорна височина – 44 m. Тя е високоефективна вертикална многостъпална центробежна помпа с интегриран честотен преобразувател, който позволява плавно регулиране на честотата на въртене на помпата, оттук и прецизен контрол върху налягането и дебита. Използва се за индустриални системи за водоснабдяване, повишаване на налягането в сгради и съоръжения, при охладителни и отоплителни инсталации и др.

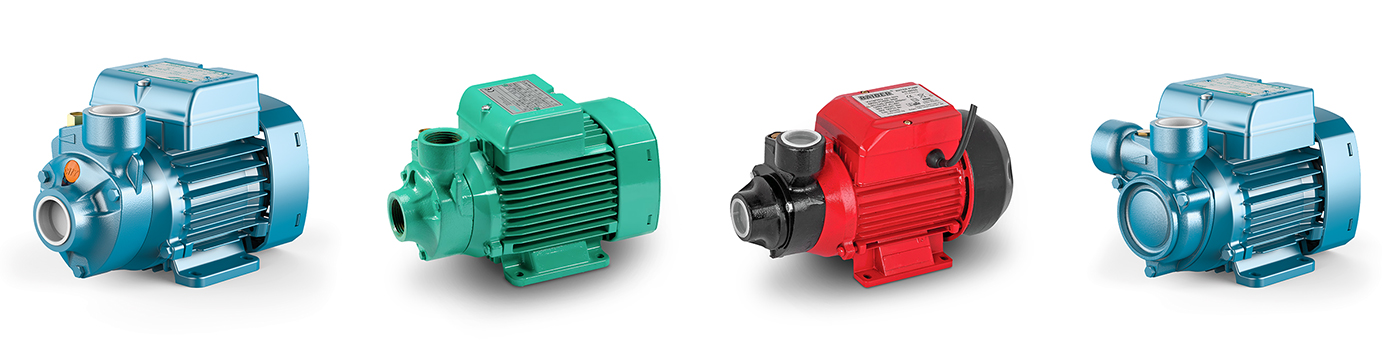

Центробежни помпи с периферно работно колело

Наименованието им произлиза от специфичната конструкция на работно колело с двустранно разположени по периферията му голям брой радиално ориентирани лопатки. Оттук идва и нейното наименование. Засмукването и изтласкването на водата през нагнетателния щуцер става в резултат на интензивно вихрообразуване в оформените в корпуса на помпата канали и лопатъчните канали по периферията на работното колело. Този процес усилва преноса на енергия, респективно създаваното от помпата непрестанно повишаващо се налягане на водата, достигащо своя максимум при изходящия фланец. Колкото честотата на вихрите е по-голяма, толкова по-голям е преносът на енергия и така създаденото налягане.

Основното предимство тези помпи е способността им да създават високо налягане при нисък дебит на водата. Това ги прави особено подходящи също така за инсталации с разширителен съд – хидрофорни системи, което може да компенсира отчасти по-малкия им дебит. Те имат и по-добра самозасмукваща способност в сравнение с класическите центробежни помпи.

Центробежните помпи с периферно работно колело са компактни, сравнително леки, имат дълъг живот. Покупката им е изгодно ценово решение в сравнение с покупката на двустъпална центробежна помпа.

Поради конструктивните им особености тези помпи са подходящи за изпомпване на чиста вода без съдържание на абразивни частици и химически примеси, способни да увредят материала, от който е изработена помпата. Обичайно работното колело е от месинг.

Подобно на останалите центробежни помпи, работещи на сухо, и тези имат максимална дълбочина на засмукване около 8 m.

В предлаганите от „Ташев-Галвинг“ ООД центробежни помпи с периферно работно колело, познати също като периферни помпи, тотално доминират моделите на City Pumps от сериите IQ и IP.

Поради своята надеждност, лесна употреба и икономичност, помпите City Pumps IP са много подходящи за домашно водоснабдяване и напояване в градината, за пълнене с вода на малки по обем резервоари, също и за хидрофорни системи.

Помпите City Pumps IQ са пригодени да работят при по-високи температура на водата (до 90 °С) и по-високо максимално налягане (до 10 bar). Те имат и някои конструктивни предимства, които сумарно ги правят подходящи не само за битова употреба, а и за някои промишлени приложения.

Мощността на тези помпи е между 370 W и 2200 W. Максималният им дебит е между 0,9 и 4,8 m³/h. Максималната напорна височина е в границите от 35 до 86 m.

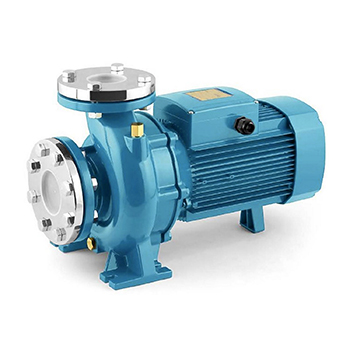

Стандартизирани центробежни помпи EN 733/ DIN 24255

В тази група „Ташев-Галвинг“ ООД предлага центробежни помпи, произведени и отговарящи на изискванията на европейския стандарт за качество EN 733 и неговия немски еквивалент DIN 24255. Това гарантира тяхното високо качество и надеждност, също и съвместимостта по размери между помпите на различни производители, което е голямо предимство при необходимост от подмяна. За разлика от тази група помпи, останалите центробежни помпи могат да се различават по размерите си, примерно, което затруднява подмяната им една с друга, на друг производител, надеждността им също не е гарантирана и в много голяма степен зависи от избора на производител.

Като цяло тази група помпи са едностъпални, хоризонтални центробежни помпи. Изработени са от чугун, бронз или неръждаема стомана. Подходящи са за чисти води и течности, които са химически неагресивни към материалите, от които са изработени.

Използват се за водоснабдяване, отопление, климатизация, напояване и други селскостопански цели, противопожарни инсталации и др.

Максималното налягане, създавано от тези помпи, е 10 bar. За отбелязване е също способността им да работят с течности, чиято температура е в диапазона от –10 до +90 °C, както и при температури на околната среда от –10 до 40 °C

Помпите се използват за индустриални, напоителни и противопожарни системи, за повишаване на налягането във водопроводни системи. Способни са да работят в тежък режим без опасност от претоварване на двигателя.

С изключение на една, помпите в тази група са на италианската City Pumps. Мощността им е от 2200 до 9200 W. Максималният дебит е 24 до 60 m3/h, а максималната напорна височина – от 30 m до 51 m.

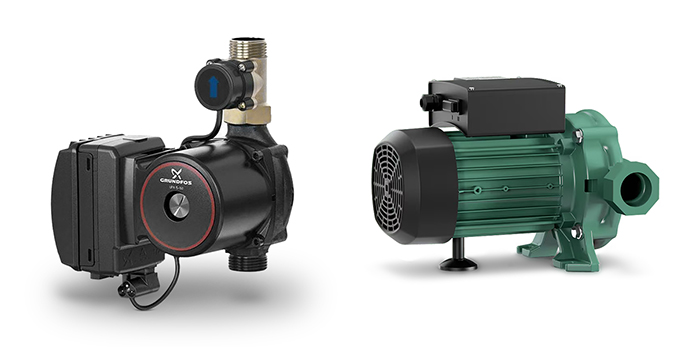

Помпи за повишаване налягането на водата

Това са вид центробежни помпи, известни още като бустерни. Те се използват за увеличаване на налягането на водата във водоснабдителна система до желаното ниво и неговото стабилно поддържане, необходимо за правилното функциониране на наличните консуматори на вода. Това е необходимо, когато, по различни причини, налягането на основния външен водоизточник е недостатъчно. Бустерните помпи намират приложение при водоснабдяване на жилищни и други сгради, за напояване и множество промишлени приложения.

Съществуват различаващи се видове и модели бустерни помпи, като предпочитанията при избора им и тяхното монтажно местоположение силно зависят от източника на вода.

Такава помпа може да се монтира в началото на водопроводната система, след водомера. При работа в автоматичен режим, при отваряне на кран, помпата се включва и повишава налягането във водопроводната инсталация. При неговото затваряне и липса на консумация на вода, помпата се самоизключва.

Помпа може да се свързва също към входящата тръба (за студена вода), примерно на бойлер, както и да се ползва за осигуряване на циркулация на водата при локални покривни инсталации за нагряване на вода със слънчева енергия.

Бустерни помпи се използват често при едно- и двуфамилни къщи, разполагащи с резервоар за вода, намиращ се на покрива. Те работят както в режим на засмукване на вода от водопровода и подаването й към резервоара, така в режим на подаване на вода от резервоара към потребителите, когато налягането във водопроводната инсталация спадне поради пиково потребление на вода.

Има бустерни помпи, които са пригодени да засмукват вода от резервоар, намиращ се на равнището на терена, както и от кладенец или вкопан резервоар при смукателна височина не повече от 8 m, също и от сондажни кладенци.

Към момента на писане на този блог, „Ташев-Галвинг“ ООД предлага бустерни помпи на Wilo и Grundfos. Помпите Wilo работят с вода, чиято температура е в границите от 5 до 80 °С. При помпите Grundfos този диапазон е в границите от 2 до 95 °С

Помпите Wilo от серията PB, както и помпите Grundfos от серията UPA са предназначени за работа с резервоар за вода, разположен на покрива на сградата при височина най-малко 1 m над стационарния душ в банята.

Бустерните помпи имат сравнително малък дебит. Помпите на Wilo PB имат дебит 2,5, 3,35 и 4,75 m3/h, съответно напорна височина 8, 11 и 22 m.

Помпите Grundfos UPA имат дебит 2,2 и 4,4 m³/h, при напорна височина 12 и 16 m.

Тези помпи имат малка мощност, съответно и малък разход на електрически ток. При помпите Wilo PB мощността е 60, 200 и 400 W, при Grundfos UPA – 200 и 600 W в зависимост от модела.

Групата помпи за повишаване на налягането във водоснабдителната инсталация е значително по-многочислена и разнообразна. Така например наред със споменатите помпи от серията от UPA, Grundfos предлага още редица помпи със същото предназначения, като например SCALA 1 и SCALA 2 и други, значително разширяващи кръга от приложения.

В електронния магазин на „Ташев-Галвинг“ ООД; тези водни помпи са включени в групата Хидрофорни помпи.

Ориентировъчно, изборът на подходящата бустер помпа се определя от броя на точките на потребление вода и броя на етажите, изобразени в съответните фирмени ръководства често в таблична форма.

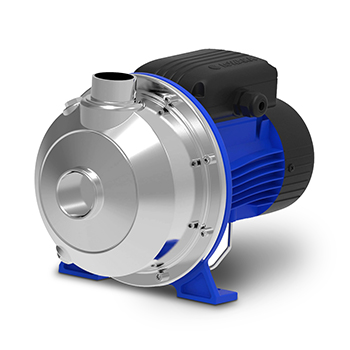

Дренажни центробежни помпи

Тази група е малобройна, защото този вид помпи са предназначени за стационарно монтиране и работа на сухо. Същевременно в групата на потопяемите помпи има множество дренажни помпи, способни, както и специализирани за засмукване на дренажни води, обезводняване на строителни изкопи, на помещения и т.н. – води без или с различни по вид и количество замърсявания.

По принцип дренажните центробежни помпи, работещи на сухо, са пригодени за изпомпване на течности със сравнително високи нива на примеси, без твърди частици, без риск от запушване на работното колело. Подходящи са също за работа и с течности, които са химически неагресивни към материалите, от които е изработена помпата, което ги прави подходящи и за употреба в промишлеността. Поради това те се използват за водовземане от канали, реки, водохранилища, басейни и др. Използват се също така при миене на големи количества плодове и зеленчуци, риба и миди, за съдомиялни машини в заведения за хранене, захранване с вода на индустриални перални машини и др.

Самозасмукващи водни помпи

Тази група едностъпални центробежни помпи се отличават с улеснено обезвъздушаване след тяхното включване. Помпата изсмуква проникналия в смукателния тръбопровод въздух, след което преминава в режим на нормално изпомпване на вода. Веднъж запълнена с вода, при всяко следващо включване на помпата, не е потребна човешка намеса.

Това се дължи на конструкцията им, която има вграден ежектор (тръба на Вентури), в който протичащата през стеснение с голяма скорост вода създава зона с понижено налягане, вакуум. В резултат на това въздухът от смукателния тръбопровод се засмуква и заедно с водата се изхвърля навън.

Запълването на помпата и смукателния тръбопровод с вода се прави само веднъж, преди нейното първо включване. За да се задейства процесът на самозасмукване, характерната за този вид помпи спирална камера трябва да бъде предварително напълнена с вода. След прекъсване на работа, в корпуса на помпата или в специална камера се задържа количество вода, достатъчно тя да може да заработи отново, без необходимост от поредно начално пълнене.

Характерен за самозасмукващите помпи е и високият им воден напор. Те са мощни и компактни. Подходящи са за автоматично разпределяне на вода в малки и средно големи резервоари, за напояване на малки и средно големи градински площи, за изпомпване на вода от водоеми при смукателна височина до около 8 m и т.н.

По отношение на смукателната височина изключение правят помпите от серията City Pumps JDI, при които тя е от 45 до 15 m.

Помпите са разпределени в три групи.

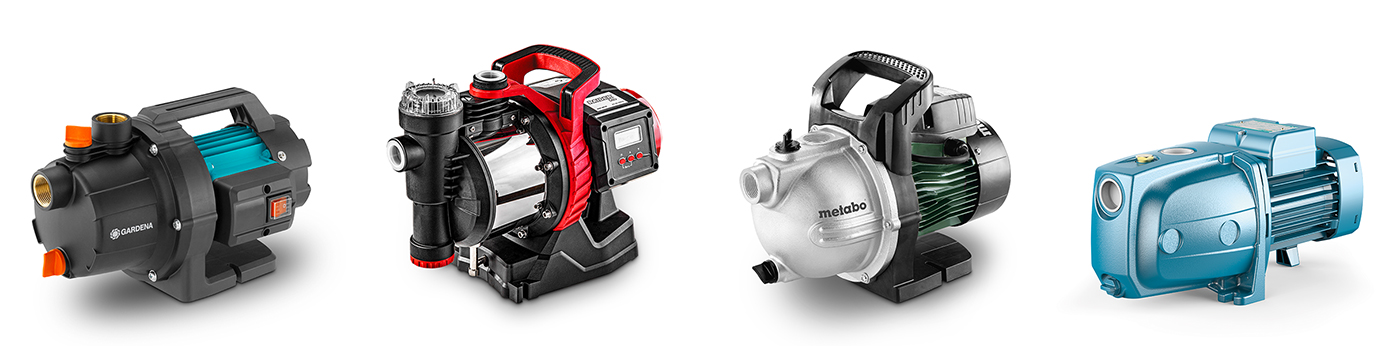

Самозасмукващи центробежни помпи за чиста вода

Тази група обхваща почти всички помпи, с изключение на около половин дузина, попадащи в останалите две групи. Както е посочено в наименованието им, те са предназначени за изпомпване на чиста вода. Максималният им дебит е от 2 до 9,6 m³3h, а максималната напорна височина – от 30 до 90 m.

Самозасмукващите центробежни помпи имат същото приложение, както и обикновените центробежни помпи: за напояване с вода от кладенци, резервоари за събиране на дъждовна вода, цистерни и други подходящи водоизточници, за препомпване на вода от един в друг резервоар, за изпразване на басейни, изпомпване на вода от залети при авария или природно бедствие приземни и подземни помещения и др.

Освен за директно водоснабдяване, този вид помпи се използват и при хидрофорни системи.

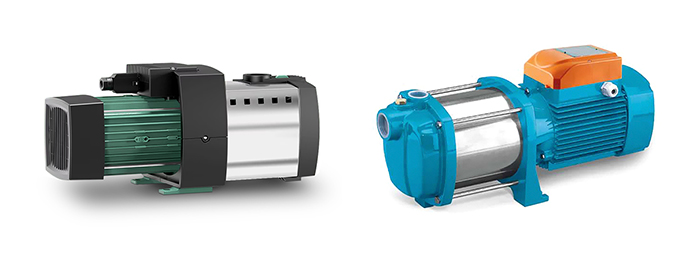

Самозасмукващи многостъпални центробежни помпи

Многостъпалните самозасмукващи помпи се отличават от предните по наличието на повече от едно работно колело. Това им позволява постигане на по-висока напорна височина и дебит в сравнение с едностъпалните при една и съща електрическа мощност. Така например при мощност 800 W многостъпалната помпа има максимален дебит 6 m3/h и максимална напорна височина 52 m. При едностъпална помпа със същата мощност максималният дебит е около 3,5 m3/h, а максималната напорна височина – около 40 m. Цените на сравняваните многостъпални помпи са значително по-високи от едностъпалните.

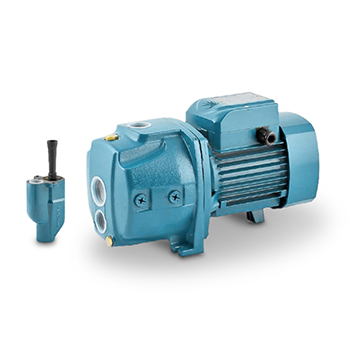

Самозасмукващи центробежни помпи за чиста вода, с външен ежектор

Такива са помпите от споменатата по-горе серия City Pumps JDI, при които ограничението на смукателната височина – около 8 m, не е валидно. Тези помпи са способни за засмукват вода при дълбочина от 15 до 45 m.

Тази им способност се дължи на изнесения извън тялото на помпата външен ежектор. Той се свързва с нея посредством две тръби. Едната е смукателната, по която тече засмукваната от помпата вода. По втората тръба помпата подава вода към ежектора. В него се създава вакуум, който изтегля въздуха от смукателния тръбопровод, изхвърля го заедно с водния поток и помпата бързо преминава в нормален режим на работа. Първоначалното запълване на помпата, смукателния тръбопровод и ежектора е задължително и при този вид помпи.
