Лазерни и оптични нивелири

Лазерните нивелири са незаменим съвременен измервателен уред за нивелиране в хоризонтална и вертикални равнини. За тяхното очертаване върху околните повърхнини, примерно ограждащите дадено помещение, нивелирите излъчват силно фокусиран, съвсем тънък светлинен лъч, който отбелязва върху повърхностите, към които е насочен точка или изчертава права линия – хоризонтална и/или вертикална. Линеарната форма на лъча се получава чрез неговото пречупване през специална леща с тръбовидна форма. Броят на лазерните прожектори, респективно на излъчваните от нивелира лъчи, определя броя на точките и очертаните линии.

С лазерен нивелир, лесно и бързо, с висока точност, може да се проверява дали дадена повърхност е хоризонтална, вертикална или не. Очертаните с лазерния лъч хоризонтална или вертикална линии, служат за репери при строителни, ремонтни, монтажни и други дейности.

При част от нивелирите лъчът очертава хоризонтална линия върху насрещната стена, продължаваща частично и върху съседните й. При други, хоризонтално очертаната линия има кръгов обхват на 360°. Същото се отнася и за лъчите, очертаващи вертикални равнини, пресичащи очертанията на хоризонталната. Повечето модели очертават една хоризонтални и две вертикални равнини, разположени перпендикулярно една на друга. Някои лазерни нивелири излъчват и вертикален лъч, който свързва визуално по вертикална линия две точки, намиращи се върху пода и тавана. При други, точката е само една, към пода, като точката по вертикална линия на тавана се получава чрез пресичането на двете вертикални равнини. Това е особено ценна възможност при изграждането на леки преградни стени и окачени тавани по метода на сухото строителство, както и при монтиране на сложни осветителни системи. Има и лазерни нивелири, способни да изобразяват една, а някои и повече светлинни точки върху стените в дадено помещение, върху пода и тавана.

Лазерните нивелири имат широко приложение при външното и вътрешно строителството, при извършване на редица довършителни дейности, примерно при изпълнение на стенни облицовки и подови настилки с плочки и др. Те са незаменими при изграждане на леки преградни стени и окачени тавани по метода на сухото строителство. Същото се отнася при прокарване на електроинсталации и други монтажни дейности. Някои лазерни нивелири може да се използват и за задаване на линия под наклон, примерно при изграждане на стълбище.

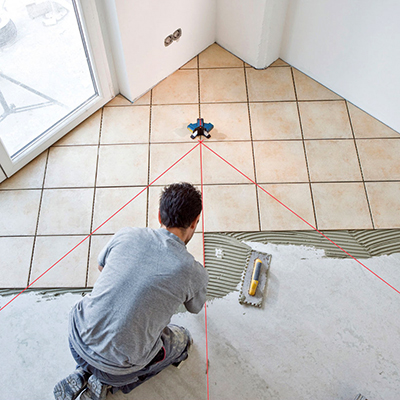

Лазерните нивелири имат своето запазено място и в домашната работилница. Използват се при вътрешни ремонти, например облицоване на стените и пода на банята с плочки, при залепване на тапети, монтиране на окачени на стените шкафове, улесняват подравняването на окачените на стена картини.

Многообразието от приложения и условията на работа, включително на открито или в закрити помещения, е подтикнало създаването на обширна гама от лазерни нивелири с различни възможности и приложения. Изборът на подходящия нивелир зависи и от редица други факторикато работен обхват, точност и др.

Подобно на повечето измервателни инструменти и лазерните нивелири се делят на две големи групи – за майсторене и употреба в дома, както и за професионални приложения, нещо, което силно се отразява и на цената им.

Червен или зелен лазер

Както подсказва наименованието им, нивелирите имат т.нар. лазерен източник на светлина – мощен светодиод. Излъчваната от него светлина се превръща от оптична система в прецизно фокусиран, със съвсем малък диаметър, светлинен лъч. По-старите по реда на появата си на пазара лазерни нивелири излъчват червен лазерен лъч, докато по-новите поколения лазерни нивелири имат и светодиоди, излъчващи светлина в зелената част на спектъра. Поради това, че човешко око е най-чувствително именно към зелената част от видимия спектър на светлината, видимостта на линията, очертана със зелен лазер лъч, се възприема около 4 пъти по-ярка, по-ясно различима от окото, отколкото линия, очертана с червен лъч. Линията, очертана със зелен лазер, е и по-добре фокусирана, респективно по-контрастно очертана, което допълнително спомага за по-прецизното измерване и работа.

Поради тази особеност, нивелирите със зелен лъч се използват предимно при по-големи помещения, включително при по-висока обща осветеност, дори на открито, стига слънчевата светлина да не е ярка.

Нивелирите със зелен лъч консумират повече електрическа енергия в сравнение с „червените“, поради по-сложната технология за генериране на светлинния лъч. Това се отразява на намаляване на времето за работи с един комплект батерии. Също така, „зелените“ диоди отделят повече топлина, в сравнение с „червените“, което би могло да се отрази на тяхната дълготрайност.

Определящи избора на един от двата вида нивелири са общата осветеност и обхвата (далечината) на измерване. Иначе казано, дали се работи било на открито, също и в големи по площ помещения, или на закрито, в по-малки помещения. Необходимо е да се има предвид също, че разстоянието, до което може да се използва лазерния нивелир, значително се увеличава, когато се използва специален приемник на лазерния лъч.

Нивелиране и самонивелиране

Преобладаващата част от лазерните нивелири са самонивелиращи се. Това е възможно, когато нивелирът е поставен под известен наклон – при отклонение от хоризонталната равнина, най-често в диапазона ±3,5°– 5°. Ако отклонението е по-голямо, той издава звуков или светлинен сигнал, подканващ към ръчно коригиране на това отклонение. Това става най-често чрез регулиране на статива, върху който е закрепен нивелира.

По-голямата част от лазерните нивелири и особено от по-високия клас, се предлагат в комплект със специално подбран или произведен от производителя триножник, други имат къси крачета, чиято дължина може да се променя с цел ръчно нивелиране на уреда. Има и стойки тип гъвкави крачета, които могат да се увиват около хоризонтални или вертикални тръби, греди, колони, пръти и други подобни. Голяма част от лазерните нивелири са комплектувани със собствени стойки, позволяващи поставянето им на хоризонтални повърхности, за окачване с винт към вертикални повърхнини или за закрепване към метални детайли благодарение на вградения в стойката магнит. Някои от тях имат и механизъм за прецизно повдигане и снижаване на нивелира спрямо стойката с помощта на винтов механизъм.

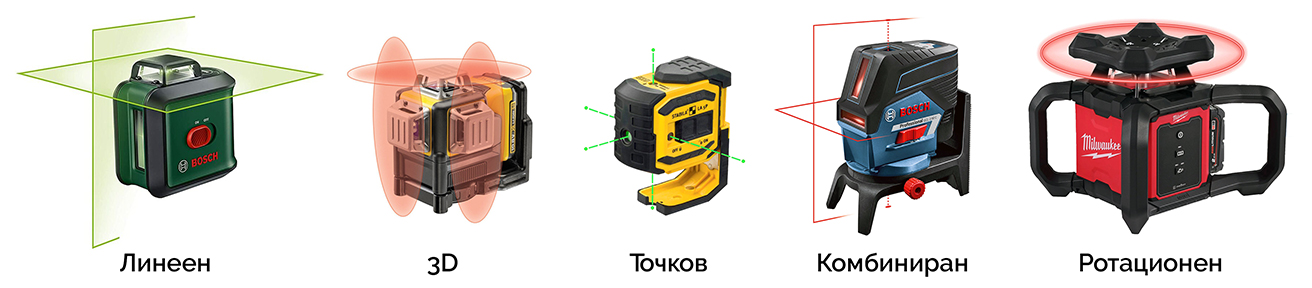

Основни видове лазерни нивелири

Лазерните нивелири работят с точковиден или линеен светлинен лъч. При първия той очертава точка с минимален диаметър, който зависи от модела и разстоянието между нивелира и точката. При втория – права линия, чиято дебелина зависи има същите зависимости.

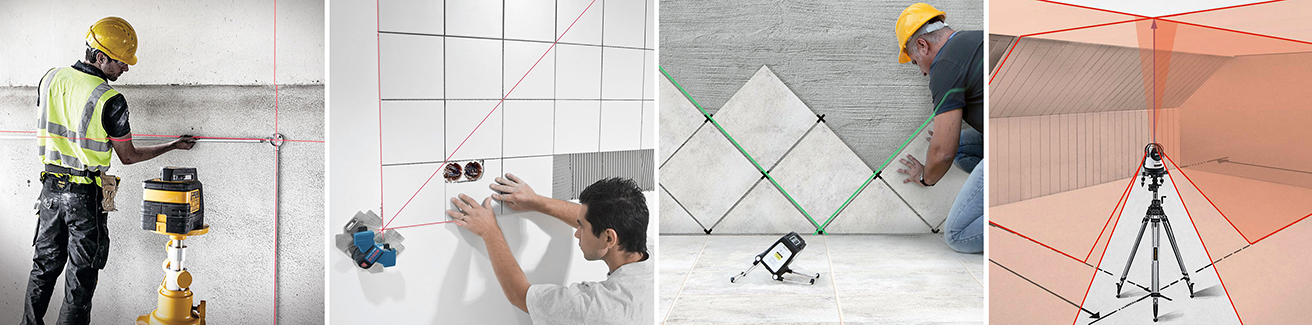

Линейни лазерни нивелири

Групата на линейните лазерни нивелири е най-широкообхватна. Те изчертават върху стените, тавана и пода на дадено помещение хоризонтална и вертикални прави линии, които очертават съответните взаимно пресичащи хоризонтална и вертикални равнини.

Включва лазерни нивелири, преобладаващо с 2 или 3 светодиода, респективно лазерни лъча. При моделите с 2 лъча, единият очертава хоризонтална равнина, при някои модели с 360° кръгов обхват, а другият – вертикална равнина, като двете, респективно очертаните линии, се пресичат под прав ъгъл. При моделите с 3 светодиода единият лъч очертава хоризонтална равнина, а другите два вертикални – взаимно перпендикулярни една на друга равнини. В зависимост от конструкцията, при някои от моделите и трите равнини са очертани с непрекъсната линия, т.е. с кръгов обхват от 360°.

Набиващо се на очи изключение в тази група правят няколко нивелира. Единият от тях работи със 7 лъча, очертаващи едновременно или поотделно 2 хоризонтални и 4 вертикални линии, а 1 лъч е вертикално насочен към пода, където отбелязва точка. Така нивелирът очертава една хоризонтална и две взаимно перпендикулярни една на друга равнини. Причина за големия брой светодиоди е, че всяка от тези равнини е очертана от два лъча, чийто краища съвпадат един с друг. Отбелязаната върху пода точка и пресечна точка на двата лъча на тавана лежат на една вертикална права. Тази му възможност е допълнително улеснение и е една от причините този нивелир да бъде особено предпочитан при изграждането на леки преградни стени и окачени тавани по метода на сухото строителство, при монтиране на сложни осветителни системи и др.

Има и модел, излъчващ 8 лазерни лъча, очертава с непрекъсната линия една хоризонтална, две, взаимно перпендикулярни една на друга, вертикални равнини, както и една равнина, под зададен наклон.

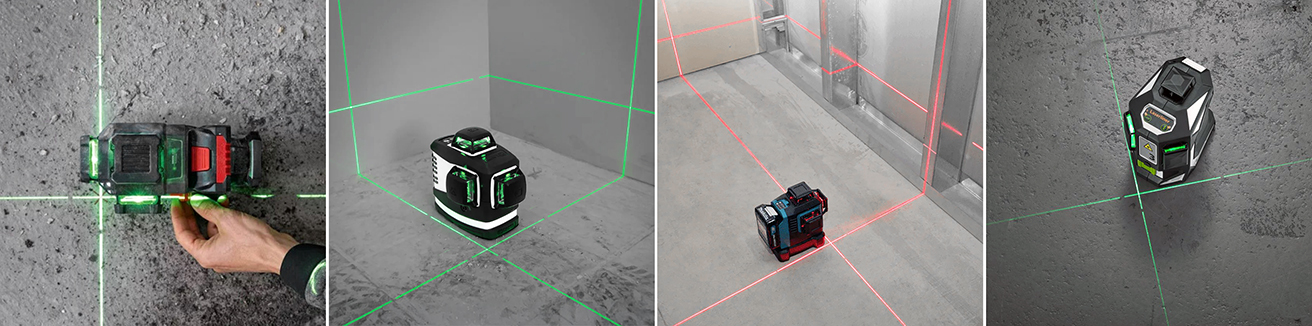

Линейни лазерни нивелири 3D и 4D

Подгрупата, обхващаща линейни лазерни нивелири 3D и 4D се отличава конструктивно и функционално от останалите по това, че всеки от лазерните прожектори излъчва непрекъсваем лъч с 360° кръгов обхват. Нивелирите 3D имат три прожектора, чиито лъчи очертават една хоризонтална и две взаимно перпендикулярни една на друга вертикални равнини. Те се отличават забележимо от останалите видове нивелири по изнесените странично и върху тялото на нивелира лазерни прожектори, което позволява безпрепятствено кръгообразно излъчване на светлинния лъч.

Групата включва и лазерни нивелири 4D. Различното при тях е, че освен трите – една хоризонтална и две вертикални равнини, те нивелири очертават и втора хоризонтална равнина, която е разположена съвсем близо до пода. Това е допълнителна ценна възможност разширяваща сферата от приложения на нивелира, като установяване на неравности, слягане и участъци с наклон на пода, което улеснява тяхното изравняване с допълнителна замазка, улеснява се полагането на подови покрития от плочи и други материали и т.н.

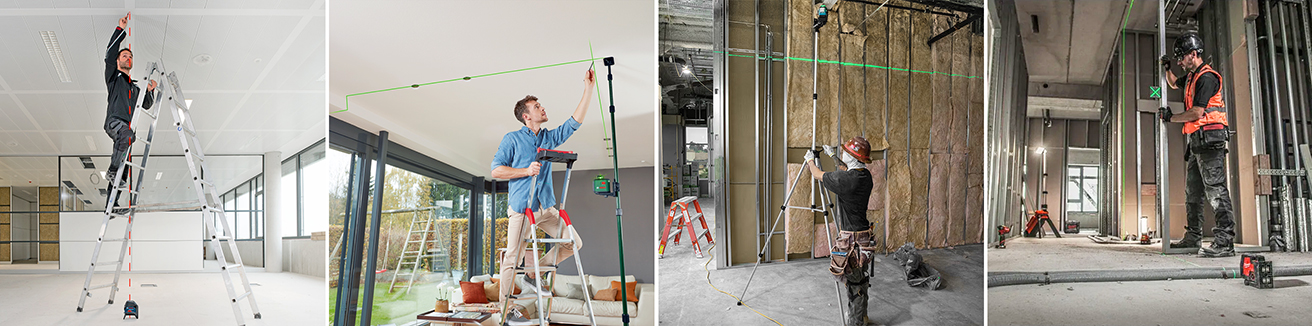

Комбинирани лазерни нивелири

Комбинираните лазерни нивелири са линейни нивелири, които освен прави линии, очертаващи хоризонтална и вертикална равнини, могат да очертават, една или повече, точки. Преобладаващата част от нивелирите очертават по 2 линии – хоризонтална и вертикална, има и модели с две вертикални линии, очертаващи две взаимно перпендикулярни равнини. Така очертаните линии обхващат изцяло срещуположната стена и продължават частично върху обграждащите я стени, под и таван. Светлинно очертаните точки – върху пода, тавана или и на двете места, маркират вертикална линия, която ги свързва. Нивелирите с 4 точки обозначават крайните точки върху тавана и пода, както и върху две срещуположни стени на вертикална и хоризонтална линии.

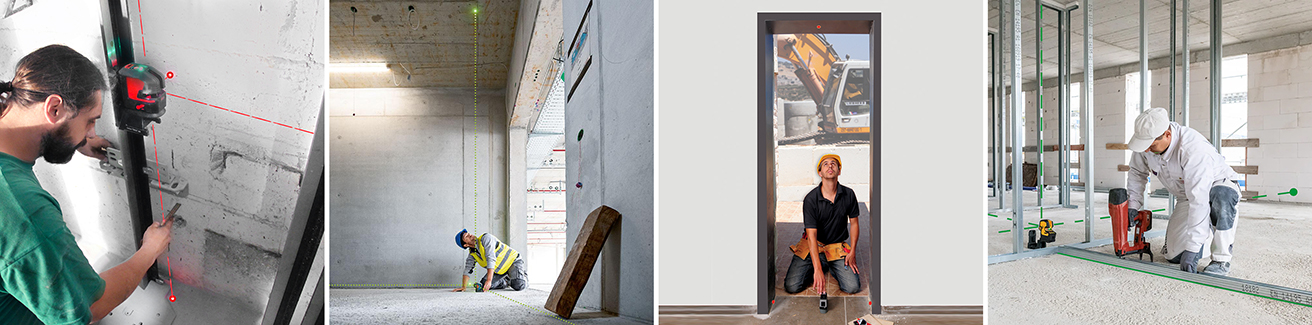

Точкови лазерни нивелири

Групата на точковите лазерни нивелири включва няколко модела с 5 прожектора, способни да проектират 5 светлини точки – две, върху пода и тавана, маркиращи вертикална права, и 3, лежащи в една хоризонтална равнина, получени чрез лъчи, които сключват прав ъгъл помежду си.

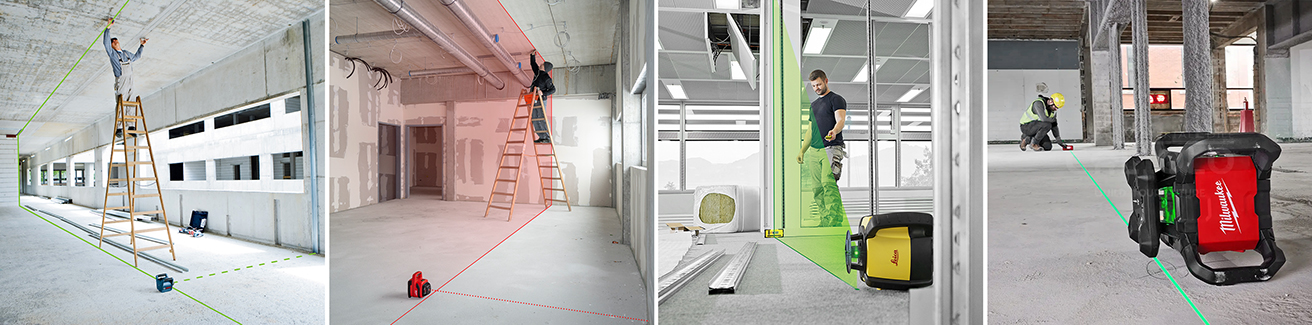

Ротационни нивелири

Дори и беглият поглед върху ценовата стълбица, ясно говори, че ротационните лазерни нивелири са професионални и високопрофесионални измервателни инструменти. Ротационните лазерни нивелири са „принцовете“ сред лазерната измервателна техника. Когато става дума за сериозно строителство, на всеки етап от работата, на открито или във вътрешността на сградата, при изкопни работи, изграждане на стени и канали, включително полагане на тръбопроводи и ред други дейности, свързани със задаване на ниво спрямо хоризонтална равнина или измерване спрямо вертикална равнина, най-подходящият инструмент е ротационния лазерен нивелир.

При този вид нивелири, прецизно фокусираният светлинен лъч се отклонява на 90° от специална пентапризма. При нейното въртене с голяма честота, лъчът очертава хоризонтална кръгова равнина. Част от нивелирите са пригодени за работа в хоризонтална равнина, други могат да работят и с вертикално разположена равнина.

Ротационните лазерни нивелири се отличават с големия си работен обхват, който достига до около 800 m при ползване на приемник и около 100 m, без приемник. Отличават се също с голямата си точност, достигаща 0,1 mm/m, дори и 0,05 mm/m.

По правило тези лазерни нивелири имат дистанционно управление, което е продиктувано от големия работен обсег. Някои от тях имат и специална защита срещу кражба и използване от хора, които нямат право за това. Повечето от ротационните лазерни нивелири с доставят в комплект със статив и приемник, за работещите с акумулаторни батерии се добавя и зарядно устройство.

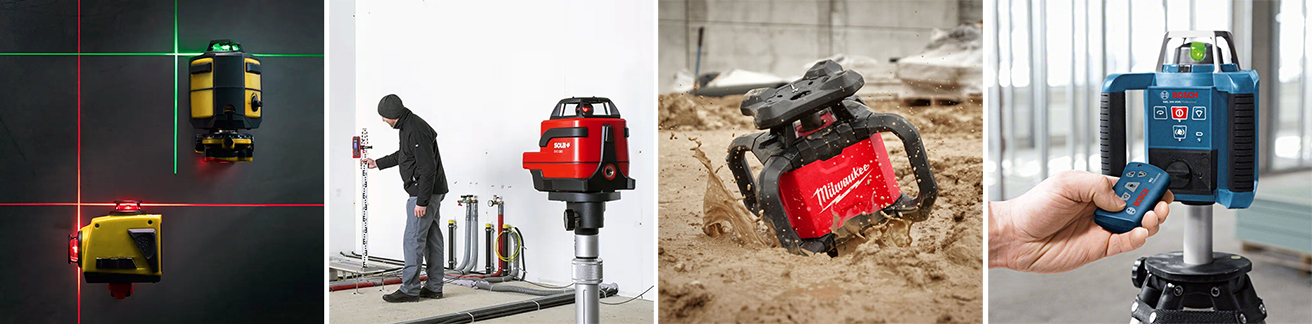

Характеристики и параметри, валидни при избора на лазерен нивелир

• Вид на лазерния лъч – червен или зелен. Изборът по този показател зависи основно от окръжаващата среда и условия, при които се използва – предимно на открито или на закрито, респективно от нивото на обща осветеност и работен обхват.

• Работен обхват без използване на приемник, както и с приемник, който значително го удължава. Някои производители включват в комплекта на нивелира и специални цветни очила, през които лазерният лъч се вижда по-контрастно и ясно различим.

• Точност на измерване. Тази стойност задължително е посочена в техническия паспорт на всеки нивелир. Зависи и от това дали нивелирът е любителски, полупрофесионален или професионален. Варира в широки граници. При любителските линейни нивелири грешката обичайно е в границите ±0,8–0,6 mm/m. При професионалните нивелири от този вид преобладават моделите с точност ±0,3–0,1 mm/m. Точността зависи и от диаметъра на изобразената от лъча точка, респективно, дебелината на очертаната от него линия, които нарастват с увеличаване на отдалечеността от нивелира от насрещния обект.

• Защита срещу метеорологични и други въздействия. В зависимост от приложението им, лазерните нивелири са силно застрашени срещу повреда поради падане, запрашеност на въздуха, влага, проникване на вода и т.н. Затова всеки производител обозначава неговата степен на защита (IP).

• Дистанционно управление. Всички ротационни и част от останалите видове лазерни нивелири имат дистанционно управление. Колкото по-голям е обхвата на нивелира, толкова нараства и значимостта на този метод на отдалечено управление на нивелира.

• Лазерните нивелири използват диоди с мощност ≤1 mW (клас 2) според изискванията на европейския стандарт EN 60825-1. Това означава още, че излъчваната от тях светлина е във видимата част на спектъра и не представлява опасност за зрението при мигновено попадане в зеницата на окото. Взирането в лъча обаче, може да увреди ретината на окото. Все пак се препоръчва ползване на специални защитни очила.
