Описание на продукта
- Щепсел тип 2: директна връзка към AC зарядни станции съгласно стандарта IEC 62196-2.
- 4 мм предпазни втулки.
- Симулация на състояния на зареждане на превозното средство (A–D): регулируеми нива на зареждане съгласно IEC 61851-1:
Условие А: Няма свързано превозно средство
Условие Б: Превозното средство е свързано, но не е готово за зареждане
Условие В: Превозното средство е свързано, готово за зареждане
Условие Г: Превозно средство, свързано със заявка за вентилация.
- Симулация на зарядни токове: регулируеми токове: 13 A, 20 A, 32 A, 63 A.
- 3 светодиода за показване на фазата: индикация за наличие на напрежение на фази L1, L2 и L3.
- Тест за заземяване – симулация на земно съединение: симулира липсващ защитен проводник, за да тества реакцията на безопасността на зарядната станция.
- Тест за комуникация – симулация на късо съединение: симулира късо съединение на линията на контролния пилот (CP), за да се провери откриването на повреда.
- Шуко контакт за външни консуматори (макс. 10 A): за свързване на допълнителни товари по време на тестовата процедура.
- Прахоустойчив и водоустойчив (IP54).

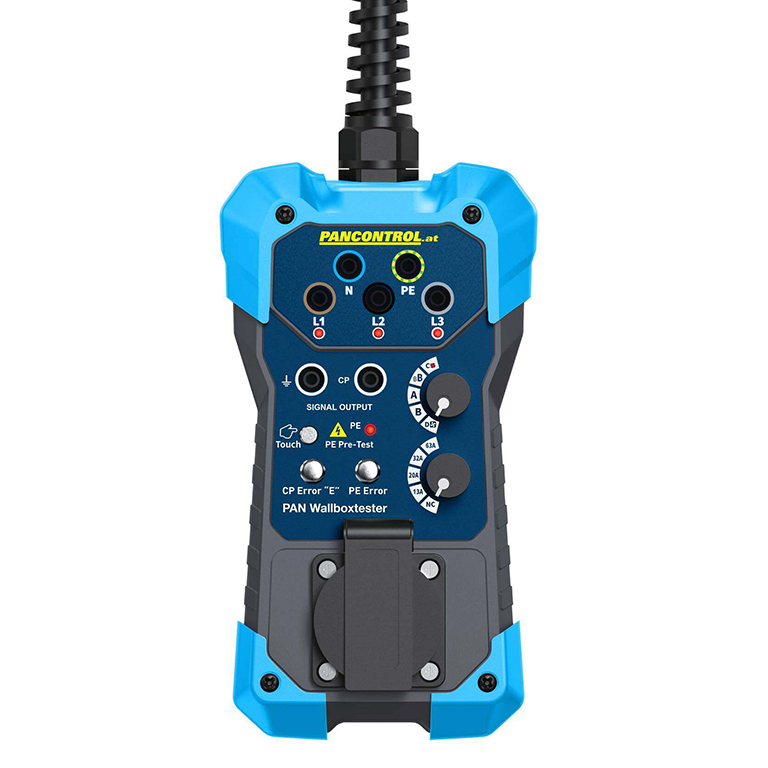

Pancontrol Pan Wallboxtester е тестер за проверка на AC зарядни станции за електрически автомобили с щепсел тип 2. Може да симулира различни състояния на зареждане на автомобила - когато няма свързано превозно средство, когато то е свързано, но не е готово за зареждане, когато е свързано и готово за зареждане и когато е свързано със заявка за вентилация. Може да симулира и зарядни токове 13, 20, 32 и 63 A. Индикацията за наличие на напрежение на фази L1, L2 и L3 се осъществява чрез 3 светодиода. Симулира липсващ защитен проводник, за да тества реакцията на безопасността на зарядната станция, както и късо съединение на CP линията, за да се провери откриването на повреда. Разполага с шуко контакт за външни консуматори (макс. 10 A) за свързване на допълнителни товари по време на тестовата процедур и 4 мм предпазни втулки. Степента му на защита е IP54.
